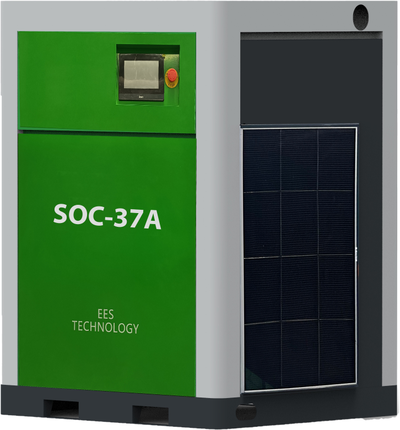

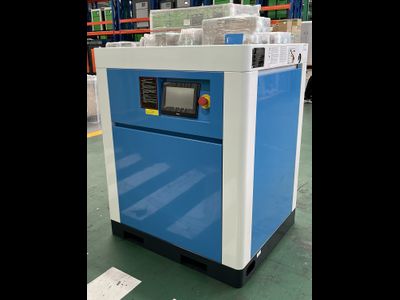

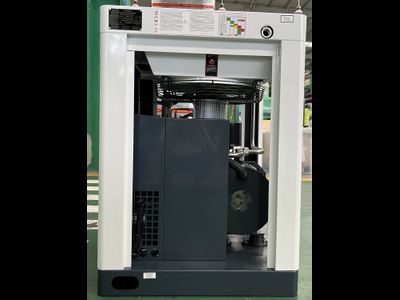

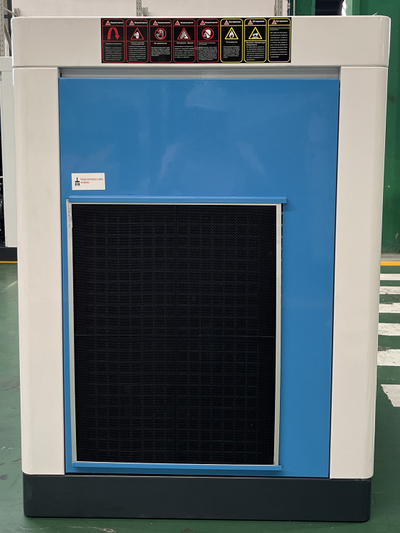

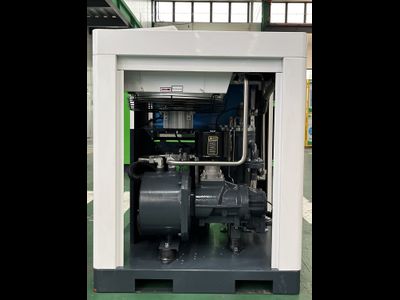

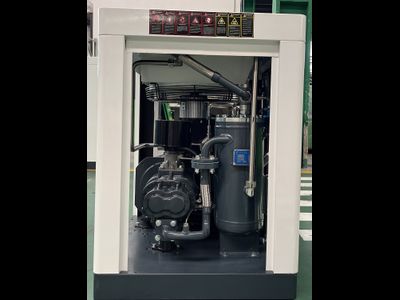

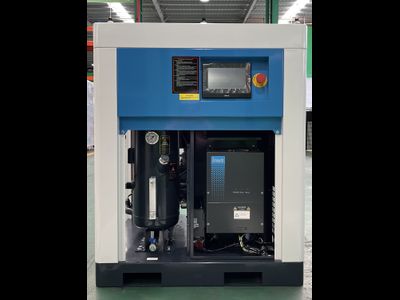

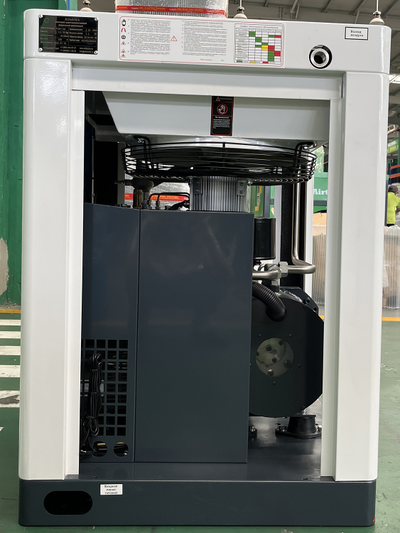

Винтовой одноступенчатый компрессор SOC-37A (7.5 бар)

Тип
Масляный
Производительность
6.51 м³/мин
Давление
7.5 бар
Мощность
37 кВт
Присоединение
G 1 1/2
Привод
Прямой
Уровень шума
72 db
Двигатель
На постоянных магнитах
Винтовой блок
Одноступенчатый
Частотный преобразователь
Интегрирован
Охлаждение
Масляное
Давление
Давление
803 600
  • Характеристики

    Тип
    Масляный
    Производительность
    6.51 м³/мин
    Давление
    7.5 бар
    Мощность
    37 кВт
    Присоединение
    G 1 1/2
    Привод
    Прямой
    Уровень шума
    72 db
    Двигатель
    На постоянных магнитах
    Винтовой блок
    Одноступенчатый
    Частотный преобразователь
    Интегрирован
    Охлаждение
    Масляное
    Объем масла
    24 л
    Длина
    1000 мм
    Ширина
    900 мм
    Высота
    1420 мм
    Масса
    650 кг
    Страна
    Китай
    Производитель
    SEIZE AIR
Тип
Масляный
Производительность
6.51 м³/мин
Давление
7.5 бар
Мощность
37 кВт
Присоединение
G 1 1/2
Привод
Прямой
Уровень шума
72 db
Двигатель
На постоянных магнитах
Винтовой блок
Одноступенчатый
Частотный преобразователь
Интегрирован
Охлаждение
Масляное
Объем масла
24 л
Длина
1000 мм
Ширина
900 мм
Высота
1420 мм
Масса
650 кг
Страна
Китай
Производитель
SEIZE AIR
  • Гарантия 5 лет

    Расширенная заводская гарантия на весь модельный ряд компрессоров SEIZE AIR

  • Гарантийное обслуживание

    Сервис компрессоров согласно регламенту и устранение заводских дефектов

  • Склад комплектующих

    Оригинальные запчасти и компрессорное масло всегда в наличии в г. Ростов-на-Дону

  • Мобильная бригада

    Оперативный выезд сервисной службы на территорию Заказчика для техобслуживания и ремонта

  • Seize Air Compressor - ведущий изготовитель энергосберегающих компрессоров, расположенный в Шанхае (Китай). Завод объединяет в себе исследования, разработки, маркетинг и обслуживание.

    Производственные мощности компании позволяют выпускать до 100 000 единиц компрессоров в год. Продукция Seize Air экспортируется в более чем 20 стран мира, где пользуется заслуженным доверием благодаря своей высокой надежности, энергоэффективности, рентабельности и низкому уровню шума.

    В 2014 году компания разработала интегрированный компрессор с двойным сжатием, который вытеснил традиционные винтовые компрессоры, значительно снизив энергопотребление и произведя революцию в отрасли.

Передовые разработки благодаря
современной и технологичной базе

  • Токарное устройство Okuma

    Обеспечивает синхронную обработку в 5 осях с соблюдением самых минимальных допусков

  • Зубошлифовальный станок KAPP

    Выполняет высокоточную обработку винтов и корпусов ступеней сжатия

  • Координатная машина Leitz

    Измеряет геометрию, используя оптические датчики и интеллектуальную систему

  • Сборка винтовых блоков

    Используются оригинальные комплектующие и подшипники мировых брендов SKF/FAG

  • Хранение готовых шнеков

    Винтовые блоки комплектуются шнеками собственного производства

  • Балансировка готовых шнеков

    Винтовые блоки комплектуются шнеками собственного производства

Ключевые преимущества
винтовых компрессоров SOC

  • Собственное производство винтового блока
    современное решение для сжатия воздуха
    • Ступень сжатия имеет низкую скорость вращения роторов от 1500 до 3000 оборотов в минуту.
    • Потребляя малую мощность, достигается экономия электроэнергии до 15%.
    • Установленный винтовой блок снижает температуру нагнетания и коэффициент сжатия, поэтому срок эксплуатации подшипников SKF/FAG продлевается до 40%.
    • Компактная конструкция отличается высокой надёжностью, а затраты на техническое обслуживание блока снижаются в 3 раза.
    • Для предприятий особенно актуально применение данного винтового блока, отличающегося практически бесшумной работой.
  • Электродвигатель на постоянных магнитах
    сверхэффективная система привода
    • В компрессорах применяются электродвигатели уровня IE4/IE5 и класса IP55, сберегающие до 5-7% энергии.
    • Инверторные двигатели поддерживают высокую эффективность на низких скоростях, достигая 97% КПД.
    • Высокотемпературные двигатели не допускают размагничивания ниже 150°С.
    • Инновационные моторы бренда WEG (Германия) оснащаются постоянными магнитами с диапазоном изменения частоты 25~100%.
    • Электромоторы, используемые в серии винтовых компрессоров SOC, имеют прямой привод и масляное охлаждение.
  • Масляное охлаждение

    Мотор с масляным контуром охлаждения эффективнее отводит тепло и увеличивает ресурс работы

  • Прямой привод

    Максимальная передача крутящего момента от вала электродвигателя к валу винтовой пары.

  • Меньше места

    Компактные размеры компрессора благодаря отсутствию муфты между двигателем и ступенью сжатия.

  • Большая эффективность

    Надежная конструкция привода обеспечивает равномерное давление воздуха и высокий КПД.

  • Увеличенная система охлаждения
    стабильность при повышенных температурах
    • Радиаторы увеличенного размера сконструированы специально для эксплуатации при повышенной температуре окружающей среды до +52°С.
    • Значительное превышение отраслевых стандартов в 40°C не препятствует стабильному функционированию компрессора в летний период, поэтому при высоких температурах риск остановки исключен.
    • Внешняя поверхность радиатора имеет антикоррозийное покрытие, которое обеспечивает отличную теплопроводность и долговечность.
    • Двухступенчатые компрессоры оснащены немецким центробежным вентилятором с частотным регулированием от лидирующего производителя в области вентиляции — бренда Rosenberg (Германия).
    • Структура вентилятора обеспечивает равномерное теплорассеивание, высокое давление воздуха и предотвращает риск повреждения охладителя, а динамический баланс вентилятора контролируется на уровне G2.5.
  • Двухчастотное регулирование
    контроль объема и давления
    • Главный мотор компрессора и мотор вентилятора имеют высокую энергоэффективность и точность управления благодаря оснащению частотными преобразователями фирмы INVT (Siemens, ABB по желанию).
    • Преобразователи частоты вентилятора и электродвигателя интегрированы в единую систему электронного управления, обеспечивая удобство установки и настройки.
    • Инвертор вентилятора поддерживает тепловое состояние винтового блока на уровне +80~85°С.
    • Непрерывный контроль температуры гарантирует работу смазочного материала в оптимальном состоянии и стабильную вязкость масла.
    • Плавный пуск и остановка, а также регулирование скорости вращения моторов помогают уменьшить механические нагрузки на оборудование и продлить срок службы.
    • Инверторы поддерживают автоматический режим работы и постоянное выходное давление — упрощая эксплуатацию оборудования без вмешательства оператора и снижая затраты энергии до 30%.
    • Развитая дилерская сеть INVT предлагает готовую базу и штат специалистов для технической поддержки по всей России.
  • Стальные патрубки с гибкой вставкой
    укрепленная система передачи масла
    • Движение компрессорного масла от винтового блока к сепаратору и от сепаратора к радиатору происходит по стальным патрубкам.
    • Стальное исполнение избавляет от высыхания и трещин.
    • Каждый патрубок оснащен гибкой вставкой.
    • Благодаря современной конструкции передача вибрации на агрегаты полностью предотвращена.

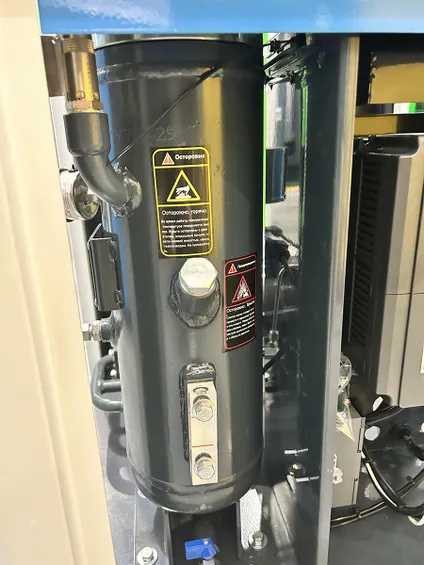

    Система сепарации масло-воздушной смеси
    оптимизация под конкретные условия
    • Под каждый винтовой компрессор подобран сепаратор индивидуального размера.
    • Диаметр входного отверстия сепаратора обеспечивает скорость потока воздушно-масляной смеси около 12 м/с.
    • Эффективная сепарация масла при циклонном разделении достигает 99,99%.
    • Фирменные сепараторы обеспечивают низкий перепад давления, а содержание масла в сжатом воздухе на выходе не превышает 2-3 ppm.
    • Снижение износа винтового блока достигается использованием воздушного фильтра Donaldson с вихревой структурой, большой площадью и точностью фильтрации до 1 мкм.
  • Система фильтрации и циркулирования
    оптимизация подачи горячего и холодного воздуха
    • Индивидуальная подача холодного воздуха для рабочих агрегатов реализована сбоку/снизу.
    • Эффективное охлаждение и удобство обслуживания компрессора благодаря верхнему выбросу горячего воздуха.
    • Тепло, выделяемое мотором, винтовым блоком, электронным блоком управления и сепараторным баком успешно отводится вентилятором через верхнюю крышку компрессора.
    • Чистоту охлаждающего впускного воздуха обеспечивают установленные на решетках корпуса компрессора предварительные сетчатые фильтры.
    • Конструкция обеспечивает удаление примесей из воздуха, продлевая срок службы воздушного фильтра и компрессорного масла.
    • Двойная система фильтрации обеспечивает энергосбережение до 5%.

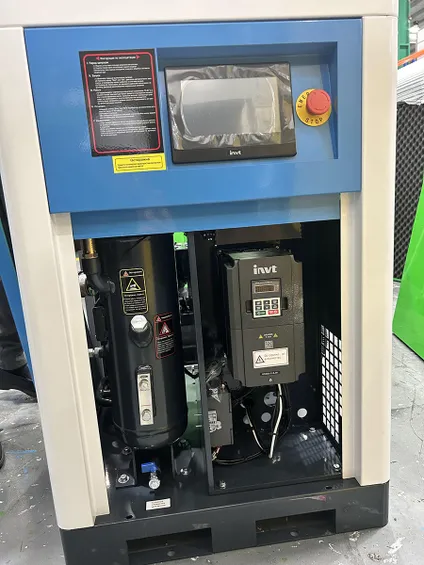

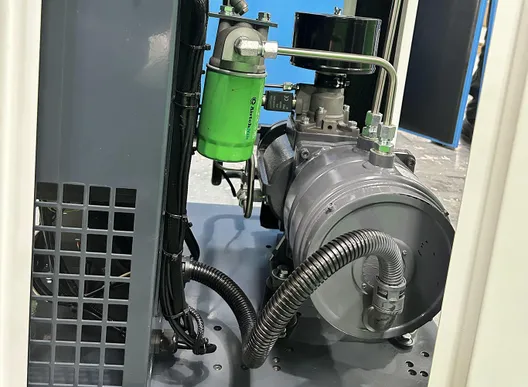

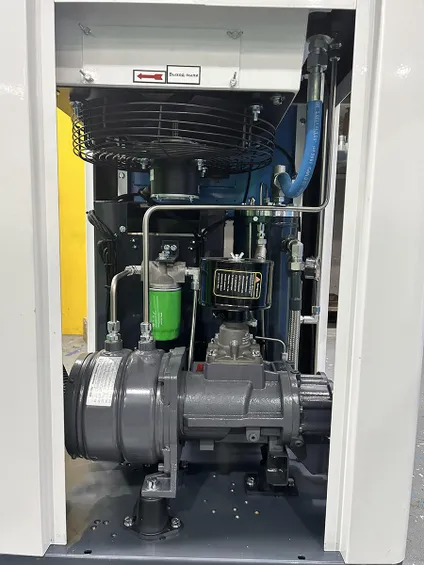

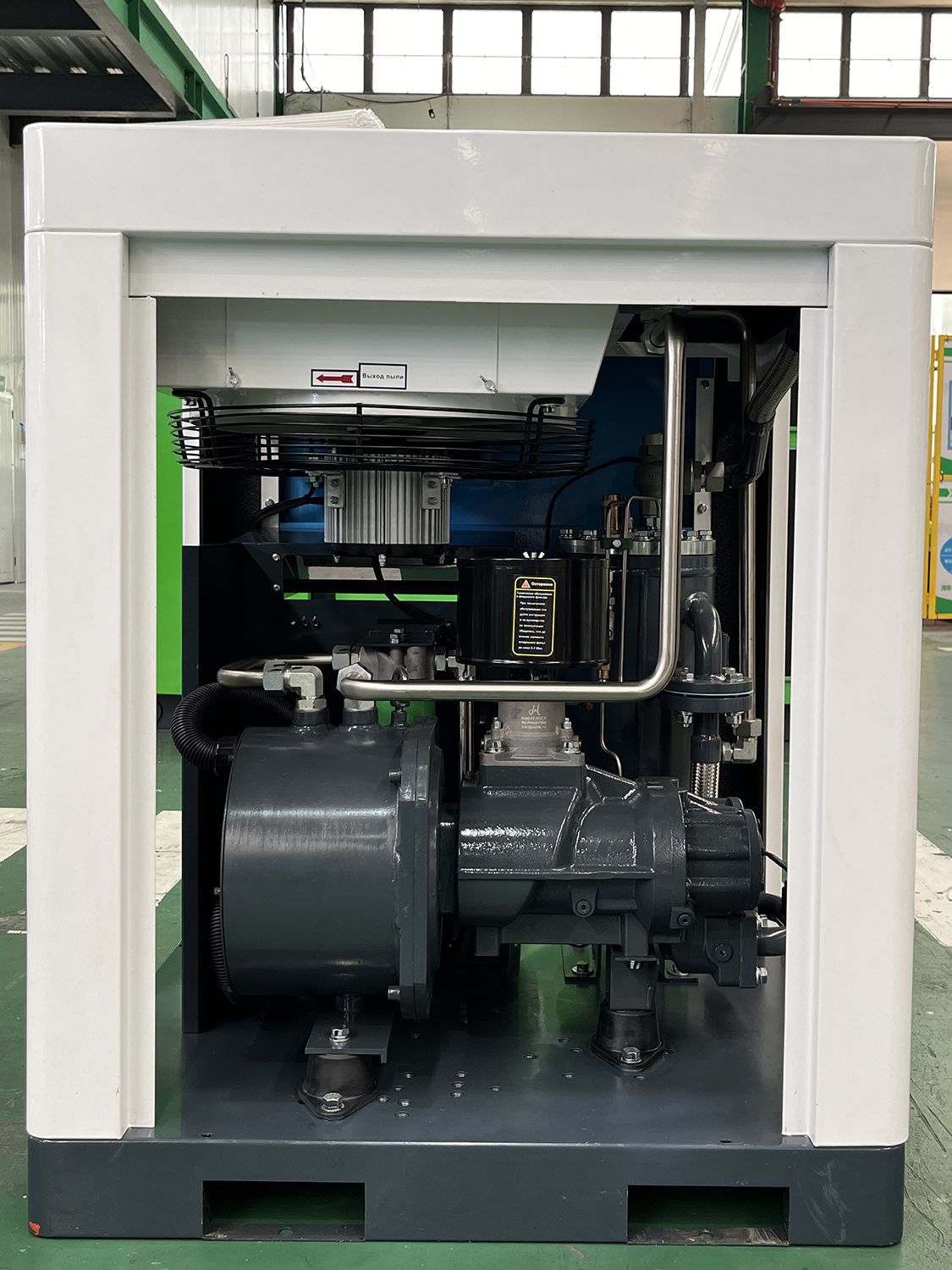

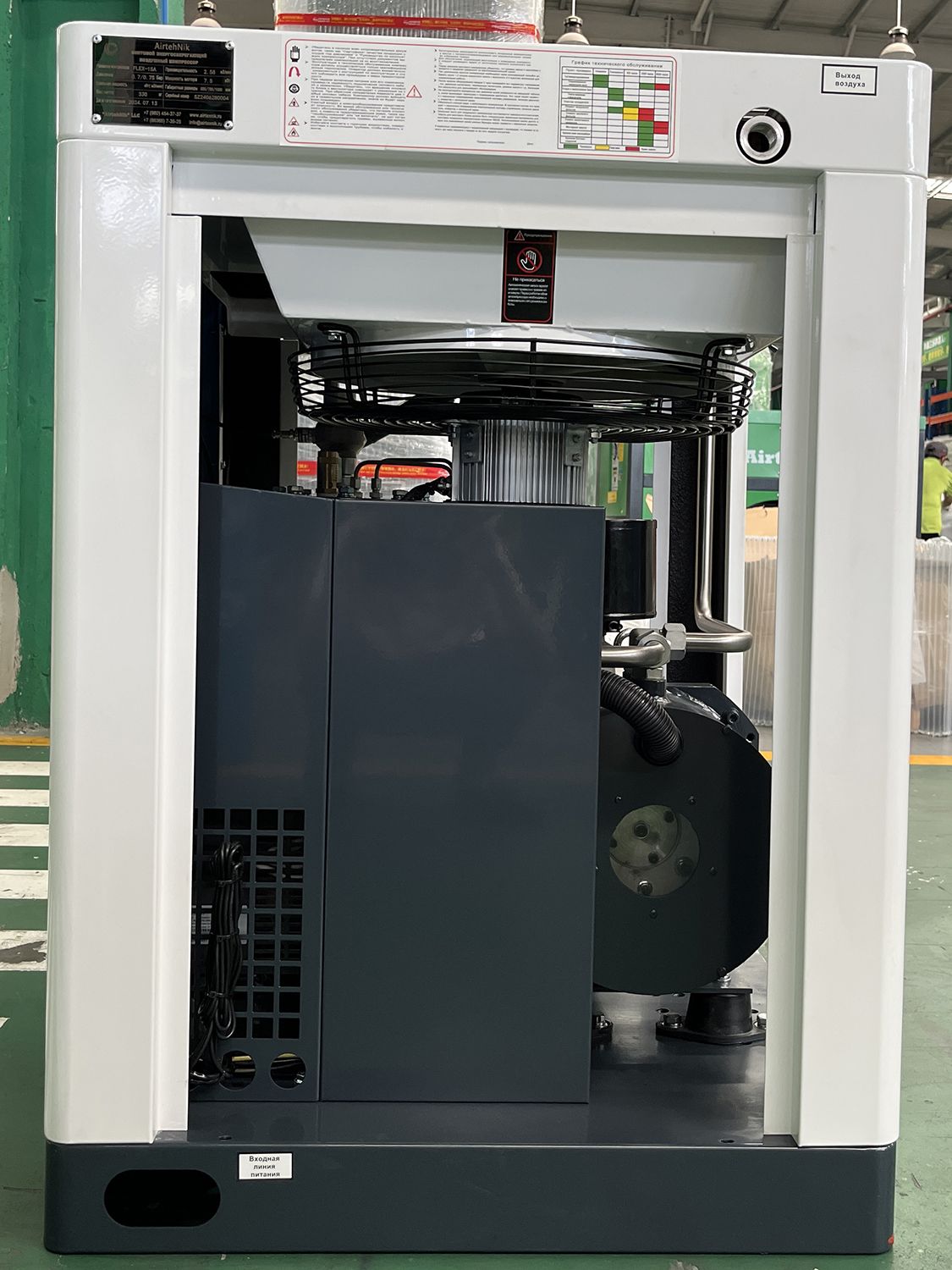

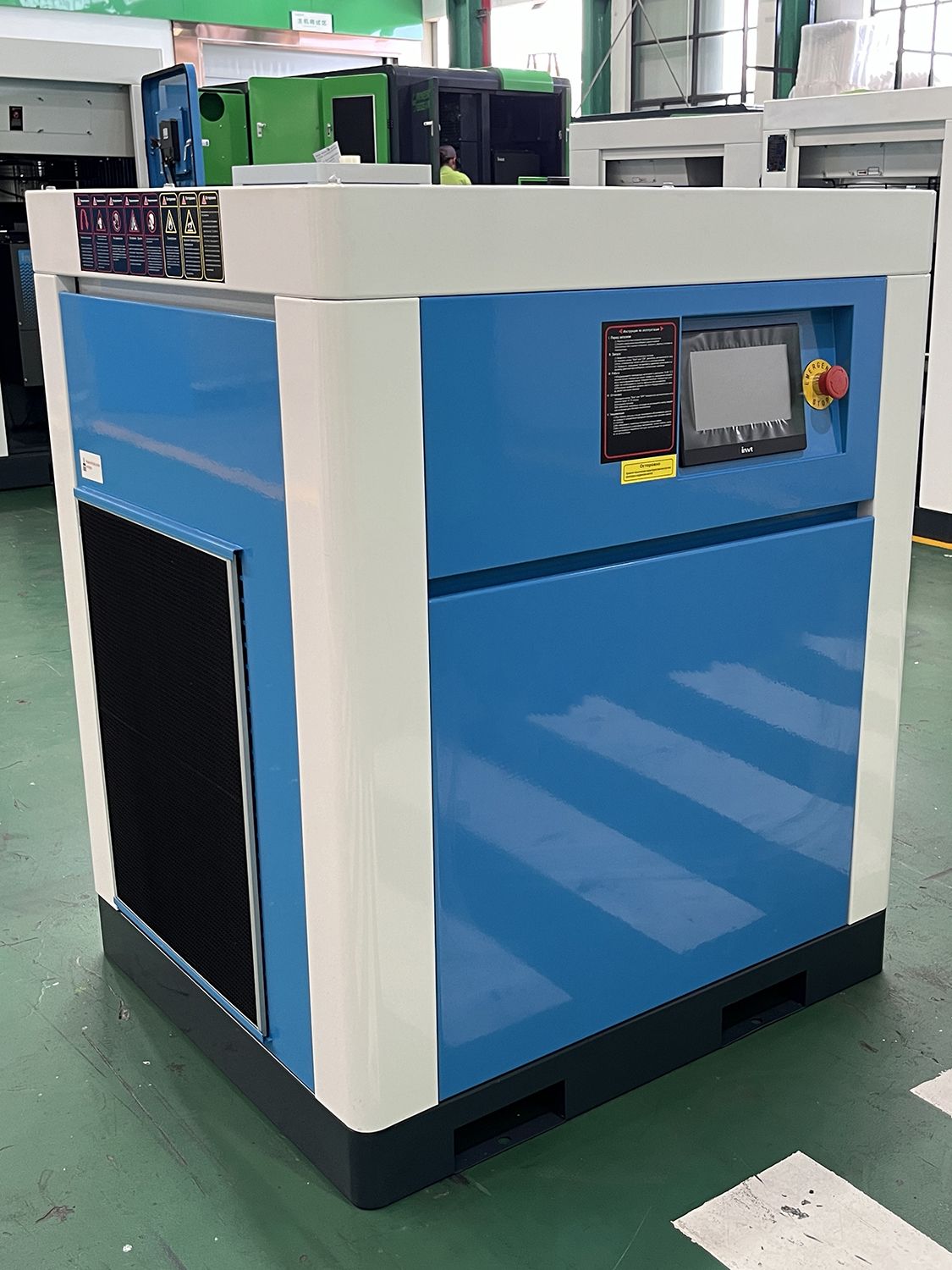

Фотографии одноступенчатых
винтовых компрессоров SOC
